HFW-BQ型 射频电容物位变送器

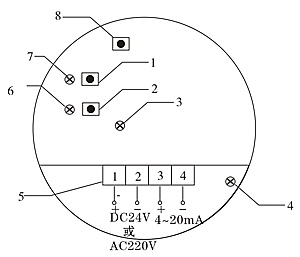

三、接线端子图和按键分布及其功能

1、满仓键（M）

2、空仓键（K）

3、运行/标定状态指示灯（D.绿色）标定状态时熄，运行状态时亮，出厂时熄。

4、电源指示灯（E.红色）

5、接线端子

6、空仓标定指示灯（L.绿色），闪亮表示未进行空仓标定，长亮表示已完成空仓标定。

7、满仓标定指示灯（H.绿色）闪亮表示未进行满仓标定，长亮表示已完成满仓标定。

8、清除键（O），与空仓、满仓键配合使用。按下本键再同时加按空仓键到“空仓标定

    指示灯”闪亮，清除原空仓标定数据；按下本键再同时加按满仓键至“满仓标定指示

     灯”闪亮，清除原满仓标定数据。

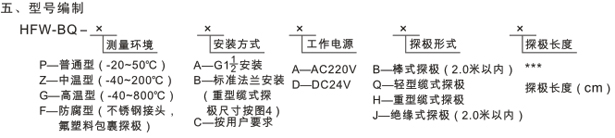

四、型号编制

五、选型举例

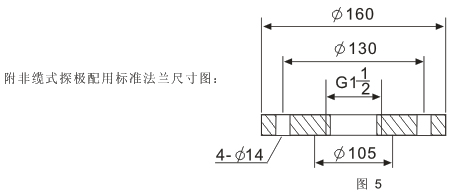

例1、使用要求：介质常温，标准法兰安装(尺寸如下图5)；电源AC220V；棒式探极，

    长1米。

    对应型号：HFW-BQ-P-B-A-B-100

例2、使用要求：介质温度≤150℃；防腐蚀；电源DC24V；探极长15米，测固体物

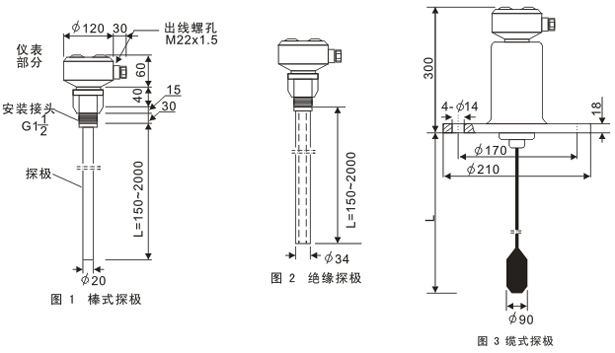

     料，重型缆式探极，法兰安装(尺寸如图3)。

    对应型号：HFW-BQ-ZF-B-D-H-1500

六、选型注意事项

1、本物位变送器探极长度可根据现场需要选择，应稍短于料仓高度；小于2.0米时应选

    用棒式探极，超过此长度应选用缆式探极。

2、固体物料并且是非金属料仓或物料介电常数≤1.8时需加辅助探极；液体物料并且是

    非金属料仓或料槽和其它非规则料仓应选用绝缘探极。

3、高温型检测的物料须不导电。

4、我厂提供选型咨询服务；特殊情况可按用户要求供货

七、使用技巧及注意事项

1、本物位变送器应在仓顶安装，探极垂直伸进仓内，外壳地线标志处可靠连接地网。

2、物位计从一个料仓换到另一个料仓使用，需按第十项所述方法重新投运。

八、检验方法

1、把物位变送器放桌上，在端子3、4上连接上毫安表，通电预热10分钟。

2、按下“清除+空仓”键至“空仓标定指示灯”闪亮；再按下“清除+满仓”键至“满仓

    标定指示灯”闪亮。

3、按下“空仓键”至“空仓标定指示灯”变长亮，

4、用手握住探极不放，同时按下“满仓键”至“满仓标定指示灯”变长亮。此时输出电

    流约为20mA。放开握住探极的手，电流约4mA。证实物位计传感器功能正常。

5、按下“清除+空仓”键至“空仓标定指示灯”闪亮；再按下“清除+满仓”键至“满仓

    标定指示灯”闪亮，清除原标定数据。断电，准备到现场使用。

九、投运方法

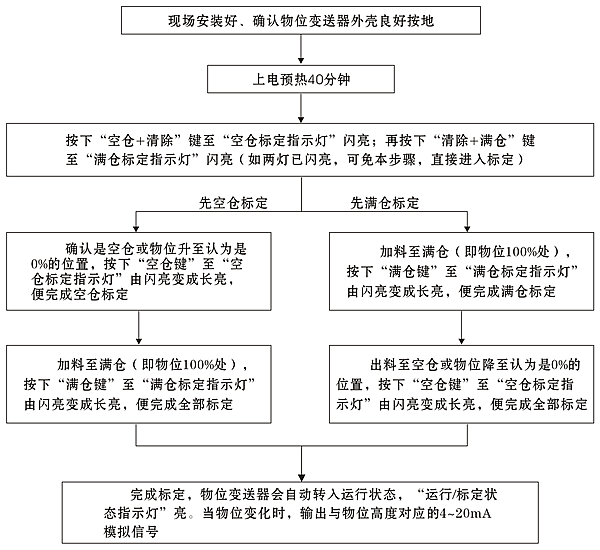

    本物位变送器必须进行空仓和满仓两次标定以后才能正常运行，可先标定空仓，再标

定满仓，也可先标定满仓，再标定空仓，过程如下：

附标定清除方法：

    如果进行了不满意的标定，想清除，可按下“清除+空仓”键至“空仓标定指示灯”闪

亮，清除原来空仓标定数据；按下“清除+满仓”键至“满仓标定指示灯”闪亮，清除原

满仓标定数据。

十、产品成套性

HFW-BQ型射频电容物位变送器一台

使用说明书一份

合格证一份

保修单一份
