》》》性能简介：

        本数字式射频电容物位开关是电容式物位开关的升级换代产品，性能更优越，抗干扰能力更强。

适用于水泥、冶金、煤碳、饲料、粮食、钢铁、电厂、污水处理、食品饮料、生物制药等行业，

特别是在高温(200℃以上)、低介电常数、有粘性等物料的限位报警应用中表现出色，由于是数

码标定，精度高，对于微小的物位变动都能精准的反应出来。可用于固态物料、液态物料、液-

液分界面的物位高度监控，在水泥仓、煤仓、粉尘仓、灰仓、水池、油罐、发酵罐等物位的监

控中已经被大量使用。本产品可靠性好，免维护，灵敏度高。数码标定--更直观、更方便、更

精确、使用更简单。

》》》主要技术指标：

◆供电电压：AC 220V±10% 50Hz 或DC24V

◆功 耗：≤3W

◆输 出：继电器开关量，触点容量AC220V 1A

◆报 警：上限位或下限位，用户自定

◆仪表工作环境：温度：-20℃～60℃；湿度：≤90%；压力：≤4MPa

◆探极工作（介质）温度：

    普通型：-20～50℃

    中温型：-40～200℃

    高温型：-40～800℃

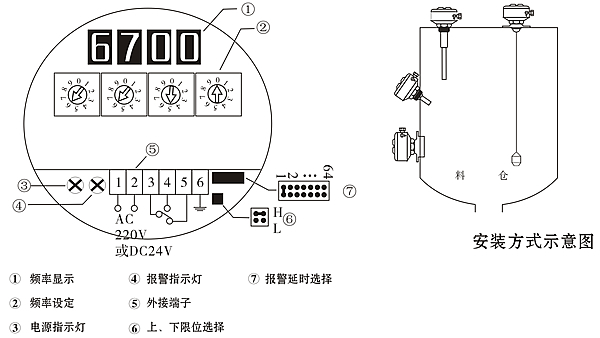

◆安装方式：螺纹、法兰（可用户订制）

◆电气接口：M22×1.5

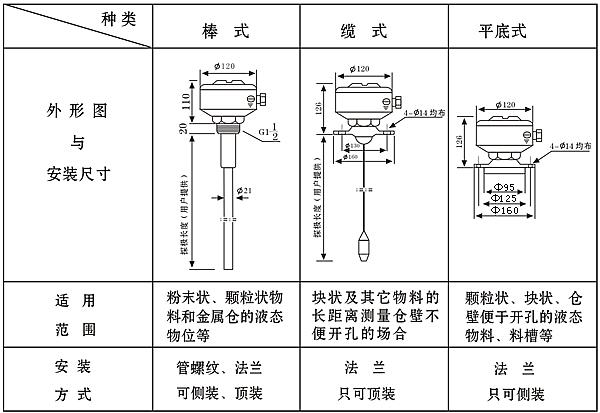

◆探极形式：棒式（量程≤2米）、缆式（2米≤量程≤30米）、同轴式（液体、量程≤2米）、

                 平底式（大体积的块状物料）

◆探极材质：316不锈钢

一、概述

    HFW-BP型数字式射频电容物位开关（数字式射频物位控制器），又称料位开关或液位开关，它是基于射频导纳和电容技术引进研发而成。因所有材料均有不同的介电常数，而且其导电率均不同于空气。将一无线电频率施加在探头上，其探头和容器壁构成电容器，其探头与介质接触时由于微小电量的偏移，其所反映的总阻抗发生变化，这一变化被电路检测后通过连续的分析（与预先由灵敏度设置电路建立参考基准相比较）确定周围环境（物位）的变化。 灵敏度正确设置会影响传感器输出精度，探头的特殊电路设计可以使测量电路对探头上物料的堆积自动校正，从而正确反映出实际的物位而不是粘附在探头上堆积物料。采用了“物位频率标定”技术，克服了以往温漂大，不易设定等难题。

    本数字式射频电容物位开关，可对块状、颗粒状、粉末状等固体物料以及水、溶液、油等液体物料，进行上、下限位监控和报警，同时，还能对油水界面、泡沫的高度进行监控和报警，是很好的油水界面仪和泡沫传感器，它适用于高温、高压、强腐蚀、多粉尘等恶劣环境。

    本数字式射频料位开关、液位开关广泛应用于冶金、石油、化工、轻工、煤炭、水泥、水厂、油厂、生物制药等行业，尤其是在水泥仓、煤仓等使用环境恶劣的地方。
