当前位置: 首 页 >> 产品展示 >> 详细介绍 >> HF-LD40导波型雷达物位计
 产 品 详 细 介 绍:
HF-LD40 导波型雷达物位计



》》》性能简介:

        适用于塑料、建材、粮食、钢铁、电厂、水处理等行业,测量精度高、响应快、使用寿命长

、稳定性好,能在一定粉尘环境中使用,可用于测量液态及固态物料的高度,在煤仓、粮仓、

油罐等料位的测量中被大量使用。

》》》主要技术指标:

◆工作频率:100MHZ-1.8GHZ

◆测量范围:缆式:0-30m;杆式、同轴式:0-6m

◆重复性:±3mm

◆分辨率:1mm

◆采样:回波采样55 次/s

◆响应速度:>0.2S(根据具体使用情况而定)

◆输出电流信号:4-20mA

◆精度:<0.1%

◆通讯接口: HART 通讯协议

◆过程连接: G1-1/2

◆法兰DN50,DN80,DN100,DN150

◆过程压力: -1-40bar

◆电源: 电源:24VDC(±10%),纹波电压:1Vpp

◆耗电量:max 22.5mA

◆环境条件: 温度-40℃~+80℃

◆外壳防护等级: IP68

◆防爆等级: EXiaIICT6

◆两线制接线: 仪表供电和信号输出共用一根两芯屏蔽电缆线

◆电缆入口:2个M20×1.5(电缆直径5--9mm)

测量距离

下表列出不同类别被测介质与测量距离的关系



一、测量原理

        导波雷达是基于时间行程原理的测量仪表,雷达波以光速运行;运行时间可以通过电子部件被转换成物位信号。仪表测量参考点到物料表面的距离,探头发出高频脉冲并沿缆绳传播,当脉冲遇到物料表面时反射回来被仪表内的接收器接受,并将距离信号转化为物位信号。

输入

反射的脉冲信号沿缆绳传递至仪表电子线路部分,微处理器对此信号进行处理, 识别出微波脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成,距离 物料表面的距离D与脉冲的时间行程T成正比:
D=C×T/2
其中C为光速
因空罐的距离E已知,则物位L为:
L=E-D

输出

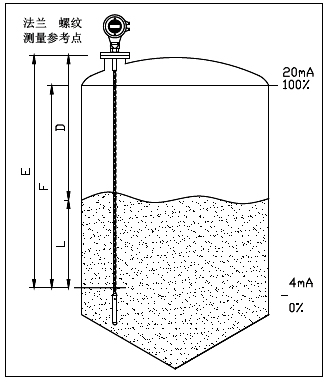

通过输入空罐高度E(=零点),满罐高度F(=满量程)及一些应用参数来设定, 应用参数将自动使仪表适应测量环境。对应于4-20mA输出。

二、产品简介



测量范围

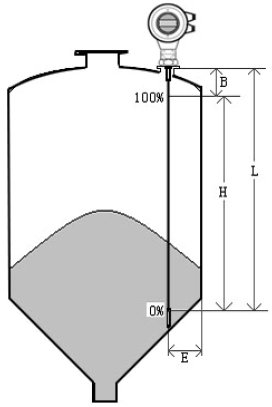

说明:

H----测量范围
L----空罐距离
B----顶部盲区
E----探头到罐壁的最小距离

顶部盲区是指物料最高料面与测量参考点之间的最小距离。

底部盲区是指缆绳最底部附近无法精确测量的一段距离。

顶部盲区和底部盲区之间是有效测量距离。

注意:

只有物料处于顶部盲区和底部盲区之间时,才能保证罐内物位的可靠测量。

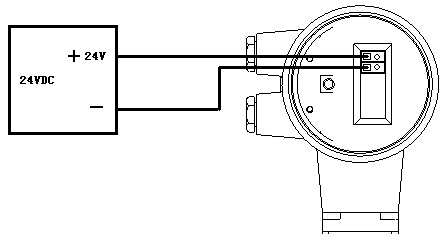

接线方式




三、

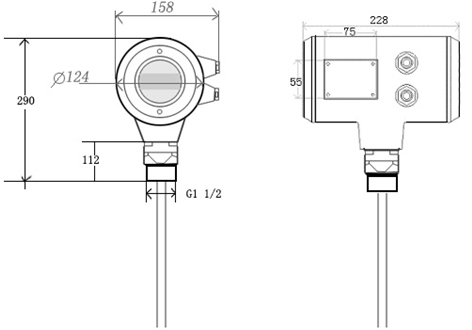

仪表尺寸

四、技术参数

◆工作频率:100MHZ-1.8GHZ

◆测量范围:缆式:0-30m;杆式、同轴式:0-6m

◆重复性:±3mm

◆分辨率:1mm

◆采样:回波采样55 次/s

◆响应速度:>0.2S(根据具体使用情况而定)

◆输出电流信号:4-20mA

◆精度:<0.1%

◆通讯接口: HART 通讯协议

◆过程连接: G1-1/2

◆法兰DN50,DN80,DN100,DN150

◆过程压力: -1-40bar

◆电源: 电源:24VDC(±10%),纹波电压:1Vpp

◆耗电量:max 22.5mA

◆环境条件: 温度-40℃~+80℃

◆外壳防护等级: IP68

◆防爆等级: EXiaIICT6

◆两线制接线: 仪表供电和信号输出共用一根两芯屏蔽电缆线

◆电缆入口:2个M20×1.5(电缆直径5--9mm)

测量距离

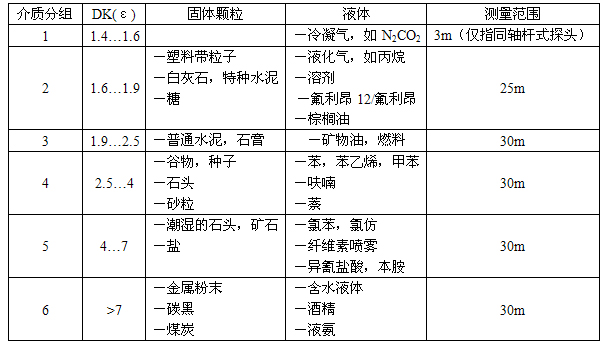

下表列出不同类别被测介质与测量距离的关系

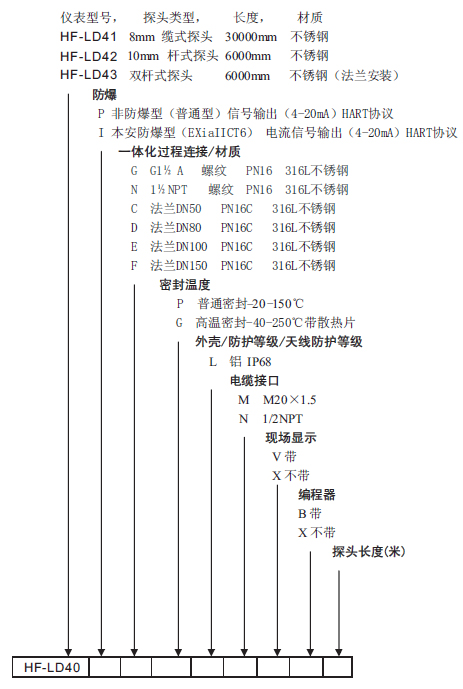

五、产品选型
