》》》性能简介：
本数字式射频电容物位开关是电容式物位开关的升级换代产品，性能更优越，抗干扰能力更强。
适用于水泥、冶金、煤碳、饲料、粮食、钢铁、电厂、污水处理、食品饮料、生物制药等行业，
特别是在高温(200℃以上)、低介电常数、有粘性等物料的限位报警应用中表现出色，由于是数
码标定，精度高，对于微小的物位变动都能精准的反应出来。可用于固态物料、液态物料、液-
液分界面的物位高度监控，在水泥仓、煤仓、粉尘仓、灰仓、水池、油罐、发酵罐等物位的监
控中已经被大量使用。本产品可靠性好，免维护，灵敏度高。数码标定--更直观、更方便、更
精确、使用更简单。
》》》主要技术指标：
◆供电电压：AC 220V±10% 50Hz 或DC24V
◆功 耗：≤3W
◆输 出：继电器开关量，触点容量AC220V 1A
◆报 警：上限位或下限位，用户自定
◆仪表工作环境：温度：-20℃～60℃；湿度：≤90%；压力：≤4MPa
◆探极工作（介质）温度：
普通型：-20～50℃
中温型：-40～200℃
高温型：-40～800℃
◆安装方式：螺纹、法兰（可用户订制）
◆电气接口：M22×1.5
◆探极形式：棒式（量程≤2米）、缆式（2米≤量程≤30米）、同轴式（液体、量程≤2米）、
平底式（大体积的块状物料）
◆探极材质：316不锈钢
一、概述
HFW-BP型数字式射频电容物位开关（数字式射频物位控制器），又称料位开关或液位开关，它是基于射频导纳和电容技术引进研发而成。因所有材料均有不同的介电常数，而且其导电率均不同于空气。将一无线电频率施加在探头上，其探头和容器壁构成电容器，其探头与介质接触时由于微小电量的偏移，其所反映的总阻抗发生变化，这一变化被电路检测后通过连续的分析（与预先由灵敏度设置电路建立参考基准相比较）确定周围环境（物位）的变化。 灵敏度正确设置会影响传感器输出精度，探头的特殊电路设计可以使测量电路对探头上物料的堆积自动校正，从而正确反映出实际的物位而不是粘附在探头上堆积物料。采用了“物位频率标定”技术，克服了以往温漂大，不易设定等难题。
本数字式射频电容物位开关，可对块状、颗粒状、粉末状等固体物料以及水、溶液、油等液体物料，进行上、下限位监控和报警，同时，还能对油水界面、泡沫的高度进行监控和报警，是很好的油水界面仪和泡沫传感器，它适用于高温、高压、强腐蚀、多粉尘等恶劣环境。
本数字式射频料位开关、液位开关广泛应用于冶金、石油、化工、轻工、煤炭、水泥、水厂、油厂、生物制药等行业，尤其是在水泥仓、煤仓等使用环境恶劣的地方。
二、工作原理及特点
HFW-BP型数字式射频电容物位开关是利用被测物料的介电常数与空气的介电常数不同，被测物料变化引起探极对仓壁间的电容量变化时，把变化量转换为频率，用数码显示。当频率显示小于用户所设定的值时，限位开关内的继电器动作，输出一个开关量，从而达到料位控制目的。
本数字式射频电容物位开关，具有灵敏度高，抗干扰能力强，温漂低、耐腐蚀，一体化结构安装等特点

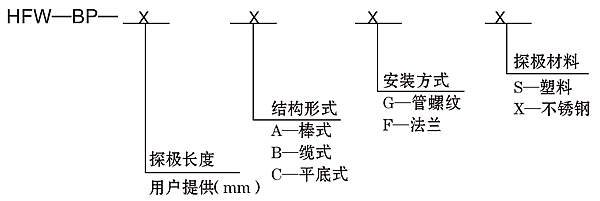

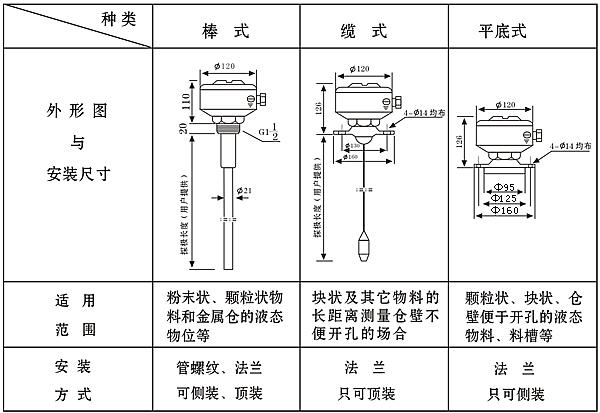

三、种类

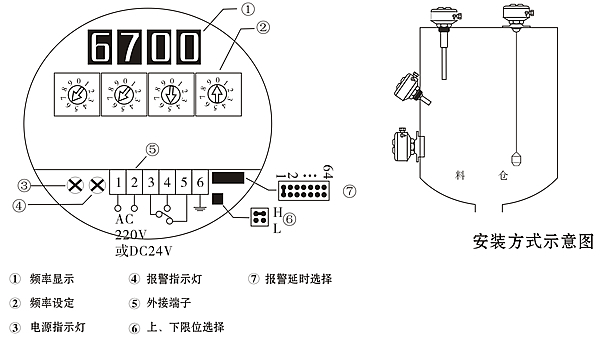

四、安装方法（参照安装示意图）
采用仓顶安装时，应从仓顶垂直安装，距离仓壁不应小于500mm，同时尽量远离进料口，避免进料时物料冲击。采用侧装时，应向下倾斜20°—30°角，以减少探极挂料。
五、调试方法
1、简易设定“动作频率”方法
①将物位控制器按要求安装，接线无误，并外壳地线标志可靠与地网连接，在空仓的条件下，通电20分钟。

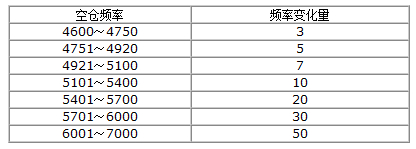

②记录数码管显示的“被测频率”值，即是“空仓频率”，按表查出“空仓频率”对应的“频率变化量”，计算出动作频率值。
动作频率=空仓频率—频率变化量
例如：空仓频率等于“5200”时，查表得出对应“频率变化量”为“10”，即此时“ 动作频率”=5200-10=5190。
③旋转码盘，设置“动作频率”为5190，将延时设定为4秒，即完成了简易设定可投入使用。
2、精确设定法
①在简易设定完成后，确认物料离开探头，继电器释放，指示灯熄灭。在此状态下将继电器动作延时设定为8秒（进料较快时）或16秒（进料较慢时）
②等到进料至探头被埋，继电器吸合，绿色指示灯亮时，记录此时的“被测频率”称为“实际动作频率”。
最佳动作频率=空仓频率—0.5×(空仓频率—实际动作频率)
例如： 实际动作频率为5186时
最佳动作频率=5200-0.5×(5200-5186)=5193
③旋转码盘设置为“最佳动作频率”，将延时设定4秒，即完成设定。
3、延时设定
当物料接触探极，继电器发生抖动时，通过适当的延时设定来消除抖动。延时设定分1秒、2秒、4秒、8秒、16秒、32秒、64秒七级（出厂时设定为4秒）。
4、上、下限位设定
“H”挡为上限位，“L”挡为下限位。上限位状态为有料动作，下限位为无料动作。视用户选择（出厂时设定期为“H”上限位）。
六、检验
用户在安装前应先按说明书接上电源线，通电预热20分钟，按简易方法设定好，“动作频率”，用手握住探极，4秒后继电器应吸合，（绿色指示灯亮），表明仪表正常，可以安装使用。
七、验收
1、HFW-BP数字式射频电容物位开关 一台
2、产品合格证 一份
3、产品说明书 一份
