》》》性能简介:
本射频电容物位变送器是电容式物位变送器的升级换代产品,性能更优越,抗干扰能力更强。适
用于水泥、冶金、煤碳、饲料、粮食、钢铁、电厂、污水处理、食品饮料、生物制药等行业,特
别是在高温(200℃以上)、有泡沫、有粉尘、油水分层等工况下也能很好的使用,可用于固态物
料、液态物料、液-液分界面的物位高度测量,在水泥仓、煤仓、粉尘仓、灰仓、水池、油罐、
发酵罐等物位测量中已经被大量使用。本产品可靠性好,免维护,灵敏度高,准确度高。
》》》主要技术指标:
◆工作电源:AC220V±10%或DC24V
◆功耗:≤3W
◆仪表工作环境:温度:-20℃~60℃ 湿度:≤90% 压力:≤4MPa
◆测量范围:≤30米
◆探极工作(介质)温度:
普通型:-20~50℃
中温型:-40~200℃
高温型:-40~800℃
◆负载能力:≤600欧姆
◆输出方式:4~20mA变送信号
◆精度:±1%F.s
◆安装方式:螺纹、法兰(可用户订制)
◆电气接口:M22×1.5
◆探极形式:棒式(量程≤2米)、缆式(2米≤量程≤30米)、同轴式(液体且量程≤2米)
◆探极材质:316不锈钢
一、概述
HFW-BQ型射频电容物位变送器是目前第一台结构简洁而功能强大的物位测量仪表。它是基
于射频导纳和电容技术引进研发而成。因所有物料均有不同的介电常数,而且其导电
率均不同于空气。将一无线电频率施加在探头上,其探头和容器壁构成电容器,其探头
与介质接触时由于微小电量的偏移,其所反映的总阻抗发生变化,这一变化被电路检测
后通过连续的分析(与预先由灵敏度设置电路建立参考基准相比较)确定周围环境(物
位)的变化。 灵敏度正确设置会影响传感器输出精度,探头的特殊电路设计可以使测量
电路对探头上物料的堆积自动校正,从而正确反映出实际的物位而不是粘附在探头上堆
积物料。由于使用了自己设计的特殊系列芯片,首次实现了物位信号的脉冲式变换,它
把物位的变化转变成对应的4~20mA信号,以便远传处理组成系统,测量精度及性能的
可靠性是其他普通电容式物位计无法比拟的,对于固体、液体物料均可应用。

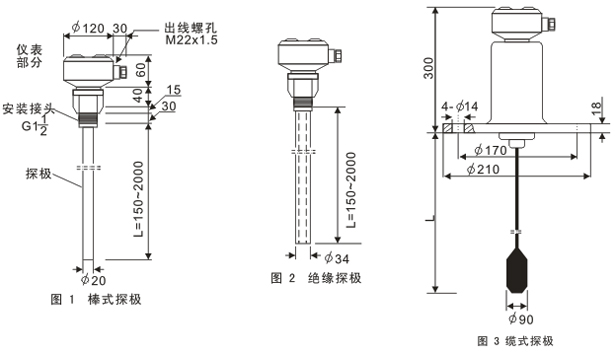

二、探极形式及外形图

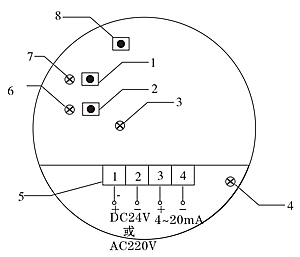

三、接线端子图和按键分布及其功能
1、满仓键(M)
2、空仓键(K)
3、运行/标定状态指示灯(D.绿色)标定状态时熄,运行状态时亮,出厂时熄。
4、电源指示灯(E.红色)
5、接线端子
6、空仓标定指示灯(L.绿色),闪亮表示未进行空仓标定,长亮表示已完成空仓标定。
7、满仓标定指示灯(H.绿色)闪亮表示未进行满仓标定,长亮表示已完成满仓标定。
8、清除键(O),与空仓、满仓键配合使用。按下本键再同时加按空仓键到“空仓标定
指示灯”闪亮,清除原空仓标定数据;按下本键再同时加按满仓键至“满仓标定指示
灯”闪亮,清除原满仓标定数据。

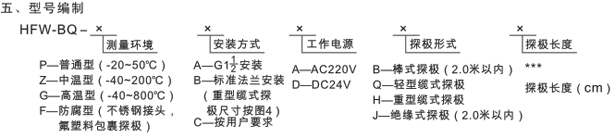

四、型号编制
五、选型举例

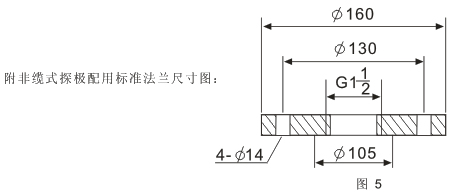

例1、使用要求:介质常温,标准法兰安装(尺寸如下图5);电源AC220V;棒式探极,
长1米。
对应型号:HFW-BQ-P-B-A-B-100
例2、使用要求:介质温度≤150℃;防腐蚀;电源DC24V;探极长15米,测固体物
料,重型缆式探极,法兰安装(尺寸如图3)。
对应型号:HFW-BQ-ZF-B-D-H-1500
六、选型注意事项
1、本物位变送器探极长度可根据现场需要选择,应稍短于料仓高度;小于2.0米时应选
用棒式探极,超过此长度应选用缆式探极。
2、固体物料并且是非金属料仓或物料介电常数≤1.8时需加辅助探极;液体物料并且是
非金属料仓或料槽和其它非规则料仓应选用绝缘探极。
3、高温型检测的物料须不导电。
4、我厂提供选型咨询服务;特殊情况可按用户要求供货
七、使用技巧及注意事项
1、本物位变送器应在仓顶安装,探极垂直伸进仓内,外壳地线标志处可靠连接地网。
2、物位计从一个料仓换到另一个料仓使用,需按第十项所述方法重新投运。
八、检验方法
1、把物位变送器放桌上,在端子3、4上连接上毫安表,通电预热10分钟。
2、按下“清除+空仓”键至“空仓标定指示灯”闪亮;再按下“清除+满仓”键至“满仓
标定指示灯”闪亮。
3、按下“空仓键”至“空仓标定指示灯”变长亮,
4、用手握住探极不放,同时按下“满仓键”至“满仓标定指示灯”变长亮。此时输出电
流约为20mA。放开握住探极的手,电流约4mA。证实物位计传感器功能正常。
5、按下“清除+空仓”键至“空仓标定指示灯”闪亮;再按下“清除+满仓”键至“满仓
标定指示灯”闪亮,清除原标定数据。断电,准备到现场使用。
九、投运方法
本物位变送器必须进行空仓和满仓两次标定以后才能正常运行,可先标定空仓,再标
定满仓,也可先标定满仓,再标定空仓,过程如下:
附标定清除方法:
如果进行了不满意的标定,想清除,可按下“清除+空仓”键至“空仓标定指示灯”闪
亮,清除原来空仓标定数据;按下“清除+满仓”键至“满仓标定指示灯”闪亮,清除原
满仓标定数据。
十、产品成套性
HFW-BQ型射频电容物位变送器一台
使用说明书一份
合格证一份
保修单一份
