HF-ZX型阻旋式料位开关

    》》》性能简介:

            适用于水泥、冶金、煤碳、饲料、粮食、钢铁、电厂等行业,特别是在导电性物料、物质属

    性(状态、湿度、介电常数、密度等)经常改变、大粉尘等物料的限位报警应用中表现出色,可

    用于固态物料的物位高度监控,在水泥仓、煤仓、粉尘仓、灰仓等物位的监控中已经被大量使用

    。进口电机性能可靠;双倍密封轴承可保证长时间连续运转;专业油封设计可以防粉尘沿轴渗入

    ;阻旋开关扭力稳定可靠,且扭力大小可以调节;阻旋开关的叶片承受过重负荷时,马达回转机

    构会自动打滑,保护不受损坏。

    》》》主要技术指标:

    ◆电源:AC220V 或 DC24V

    ◆功率消耗:5W

    ◆输出量:继电器开关量(SPDT),触点容量: 5A/250VAC

    ◆叶片转速:1RPM

    ◆耐电压:1500VAC×1min

    ◆力矩:10kg-cm

    ◆适用比重:≥0.4g/cm3

    ◆探头工作(介质)温度:

        普通型:-20~50℃

        中温型:-40~200℃

        高温型:-40~350℃

    ◆保存温度:-20~125℃

    ◆入线口规格:1/2″PF

    ◆防护等级:IP65

    ◆材质:316不锈钢

    ◆安装方式:G2+1/2〞、1+1/2〞、DN50法兰(可用户订制)

    一、概述:

    HF-ZX型阻旋式料位开关是利用微型马达做驱动装置,传动轴与离合器相连接,当未接触物料时,马达正常运转,当叶片接触物料时,马达停止转动,检测装置输出一接点信号,同时切断电源停止转动。当物料下降时叶片所受阻力消失,检测装置依靠扭力弹簧恢复到原始状态。针对不同比重的物料扭力大小可以调节。

        本阻旋式料位开关广泛应用于冶金、煤炭、水泥、钢铁等行业,尤其是在水泥仓、煤仓等使用环境恶劣的地方。

    二、产品特性:

    .进口马达性能可靠,可长时间连续运转;

    .独特油封设计可以防止粉尘沿轴渗入;

    .扭力稳定可靠,且扭力大小可以调节;

    .叶片承受过重负荷时,马达回转机构会自动打滑,保护不受损坏;

    .接续规格、叶片、长度皆可接受定制。

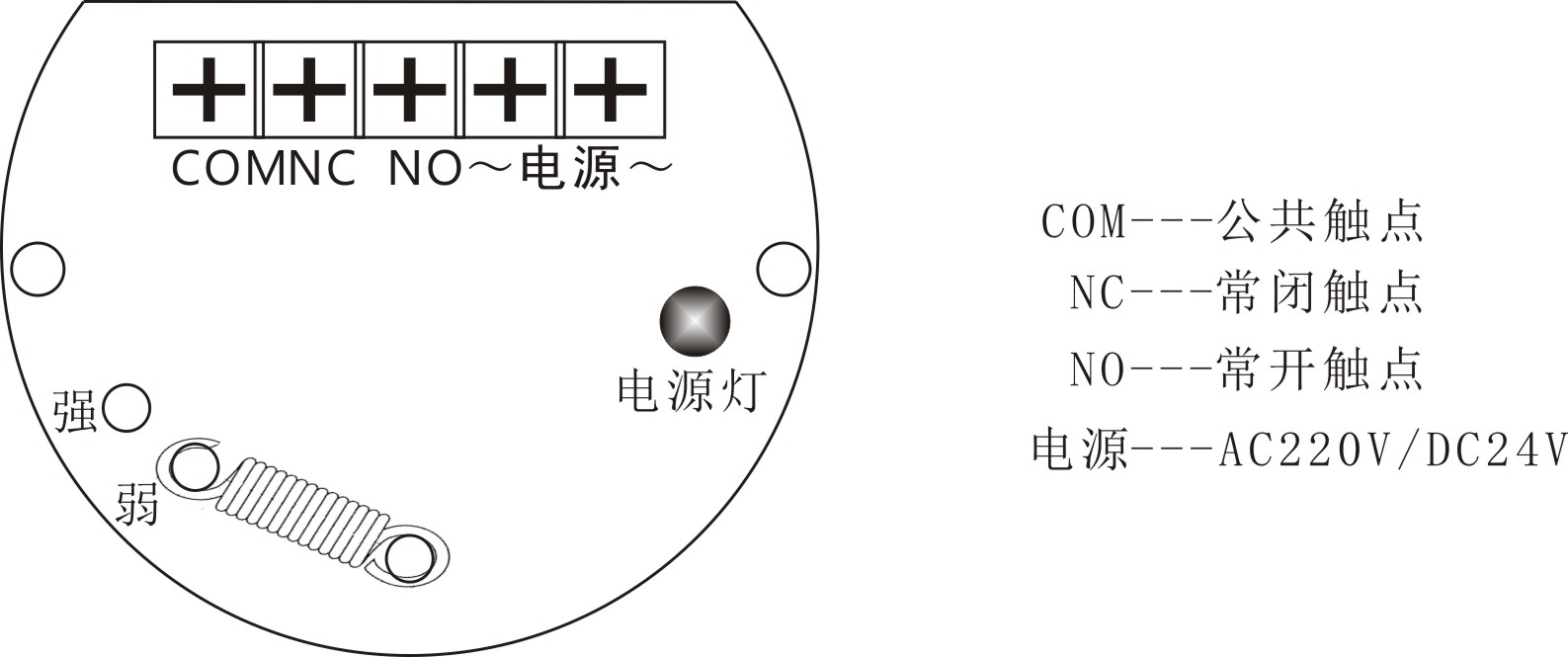

    接线图:

    三、规格、型号:

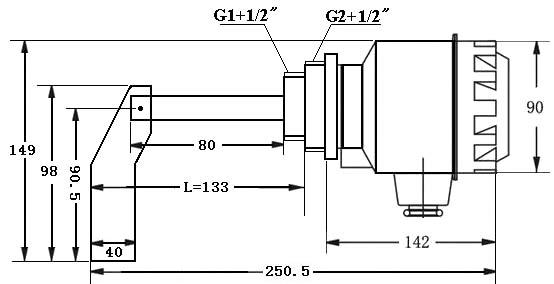

    型号:HF-ZX10

    『螺纹型』

    .接续:G2+1/2〞、1+1/2〞

    .适合水平安装

    .接续及牙口至叶片长度可定制

    ----------------------------------------------------------------------------

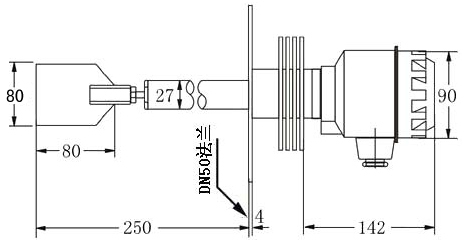

    型号:HF-ZX20

    『法兰型』

    .接续:DN50法兰

    .适合水平安装

    .接续及法兰至叶片长度可定制

    .可定制高温型

    ----------------------------------------------------------------------------

    型号:HF-ZX30

    『轴保护管型』

    .接续:DN50法兰

    .适合水平安装或垂直安装

    .接续及法兰至叶片长度可定制

    ----------------------------------------------------------------------------

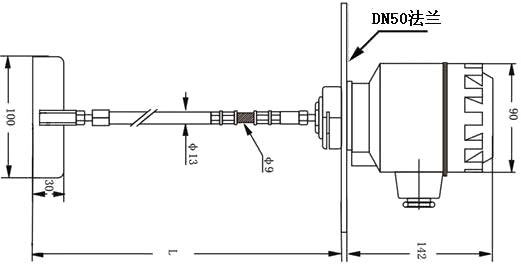

    型号:HF-ZX40

    『轴长可调型』

    .接续:DN50法兰

    .适合垂直安装

    .耐冲击力可达800Kg

    .接续及法兰至叶片长度可定制

    .此类型也可做成叶片可调型

    ----------------------------------------------------------------------------

    型号:HF-ZX50

    『高温轴保护管型』

    .接续:DN50法兰

    .适合水平或垂直安装

    .最高温度:350℃

    ----------------------------------------------------------------------------

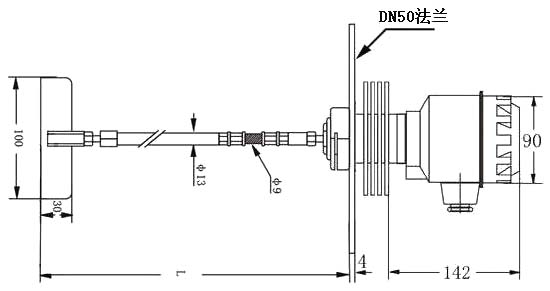

    型号:HF-ZX60

    『高温钢索型』

    .接续:DN50法兰

    .适合垂直安装

    .接续及法兰至叶片长度可定制

    .最高温度:350℃

    四、安装注意事项:

    .安装前请确认电源是否与标识上面的电压一致。

    .阻旋料位开关应避免安装在进料口,当无法避免时可加装防护挡板,以保护叶片不受物

    .料冲击。

    .水平安装时,接线盒入线口应垂直朝下,电缆固定螺母必须锁紧,如有条件可加防雨罩

    .等。

    .安装前确认水平安装还是垂直安装。

    .水平安装时叶片与水平向下呈10~20o的夹角安装,以减少物料的冲击。

    .根据检测物料的密度不同,需调整扭力弹簧的拉力,比重大时扭力弹簧拉力调至最强,

    .反之则调至弱。

    .※请勿随意更换扭力弹簧,以免造成误动作
