》》》性能简介：
适用于水泥、冶金、煤碳、饲料、粮食、钢铁、电厂、污水处理、食品饮料、生物制药等行
业，特别是在导电性物料、物质属性（状态、湿度、介电常数、密度等）经常改变、安全要求
高等工况下也能很好的使用，可用于流动性好的固态物料、液态物料的物位监控，在水泥仓、粉
尘仓、灰仓、水池、油罐、发酵罐等物位监控中已经被大量使用。本产品可靠性好，免维护，灵
敏度高，投运方便，无需标定。
》》》主要技术指标：
◆叉体长度：100mm～1600mm（必要时还可延长）；
◆供电电压：DC24V 或 AC220V 50/60Hz；
◆叉体工作（介质）温度：
普通型：-20～80℃
中温型：-20～130℃
高温型：-20～220℃
◆环境温度：-20～70℃；
◆工作压力：≤2.5MPa；
◆介质密度：≥ 0.7g/cm3（液体）、>0.1g/ cm3（固体）；
◆输出方式：继电器开关量（双刀双掷DPDT）（触点容量：5A，220VAC或24VDC，5A）
◆功率消耗：1.5W（AC220V供电）、0.25W（DC24V供电）；
◆安装方式：螺纹连接、法兰连接（可用户订制）；
◆电气接口：M20×1.5；3/4NPT
◆外壳防护：IP65；
◆叉体材质：316不锈钢
◆防爆标志：ExdⅡCT4、ExiaⅡCT6。
一、音叉式物位开关工作原理
音叉式物位开关是一种新型的物位开关。它是利用音叉振动的原理设计制作的。
它是在音叉式物位开关的感应棒底座，透过压电晶片驱动音叉棒，并且由另外一压电晶片接受振动讯号，使振动讯号得以循环，并且使感应棒产生共振。当物料与感应棒接触时，振动讯号逐渐变小，直到停止共振时，控制电路会输出电气接点信号。由于感应棒感度由前端向后座依次减弱的自然原理，所以当桶槽内物料与桶周围向上堆积，触及感应棒底座〈后部〉或排料时，均不会产生错误讯号。
简单的说，音叉在压电晶体激励下产生机械振动，这种振动具有一定的频率和振幅。当音叉被液体或固体浸没时，音叉的振动频率和振幅将发生变化。这个频率变化由电子线路检测出来并输出一个开关量。
二、音叉式物位开关适用范围及特点
音叉式物位开关是一种新型的物位开关。几乎适用于所有液体介质，同时也适用于测量能自由流动的中等密度的固体粉末或颗粒。由于音叉物位开关基本没有活动部件，机械磨损比较下，因此无需维护和调整，使用简单方便。
另外，该物位开关采用国外的新技术和原装进口芯片，具有使用寿命长、性能稳定、安全可靠等优点，以及适应性强（被测介质不同的电参数、密度对测量均不产生影响）、不需调校（无论测量何种介质都不需要现场调校）和免于维护等特点，广泛应用于冶金、建材、化工、轻工、粮食等行业中物位的过程控制。
优点：
■通用性强：可应用于各种导电和非导电介质的测量，例如液体、粘稠物、颗粒、粉末
、飞灰。
■可抗粘附：采用专利的抗粘附电路，可以消除因物料粘附而产生的虚假信号。
■探头可拆：控制器与探头之间没有电缆连接，随时可以将控制器拆除更换维修，不影
响进出物料。
■耐高低温：适用于-40℃至220℃的工作环境。
■输出形式：采用双刀双掷的继电器信号输出，同时有状态灯显示输出状态，并有0至
30秒的延时功能。

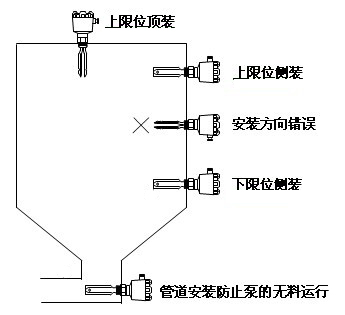

三、音叉式物位开关安装示意图

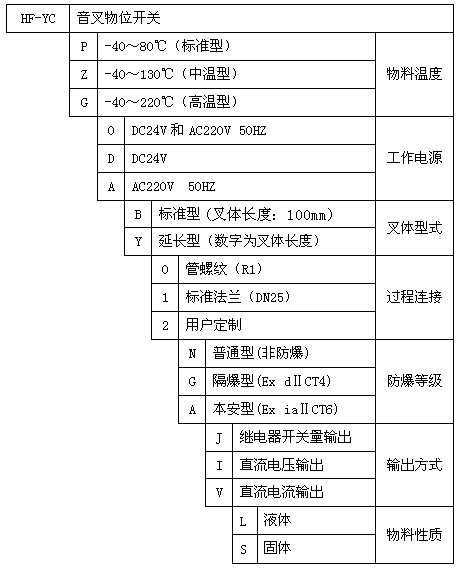

四、音叉式物位开关型号及说明
例子1：型号：HF-YC-P-A-B-0-G-J-L
说明：测控液体物料，介质温度：-40～80℃，供电电压：AC220V，继电器输出，标准叉体，R1.0寸螺纹安装，隔爆型防爆。
例子2：型号：HF-YC-Z-D-Y500-1-N-J-S
说明：测控固体物料，介质温度：-40～130℃，供电电压：DC24V，继电器输出，延长型叉体，叉体长度：500mm，标准法兰安装，非防爆。

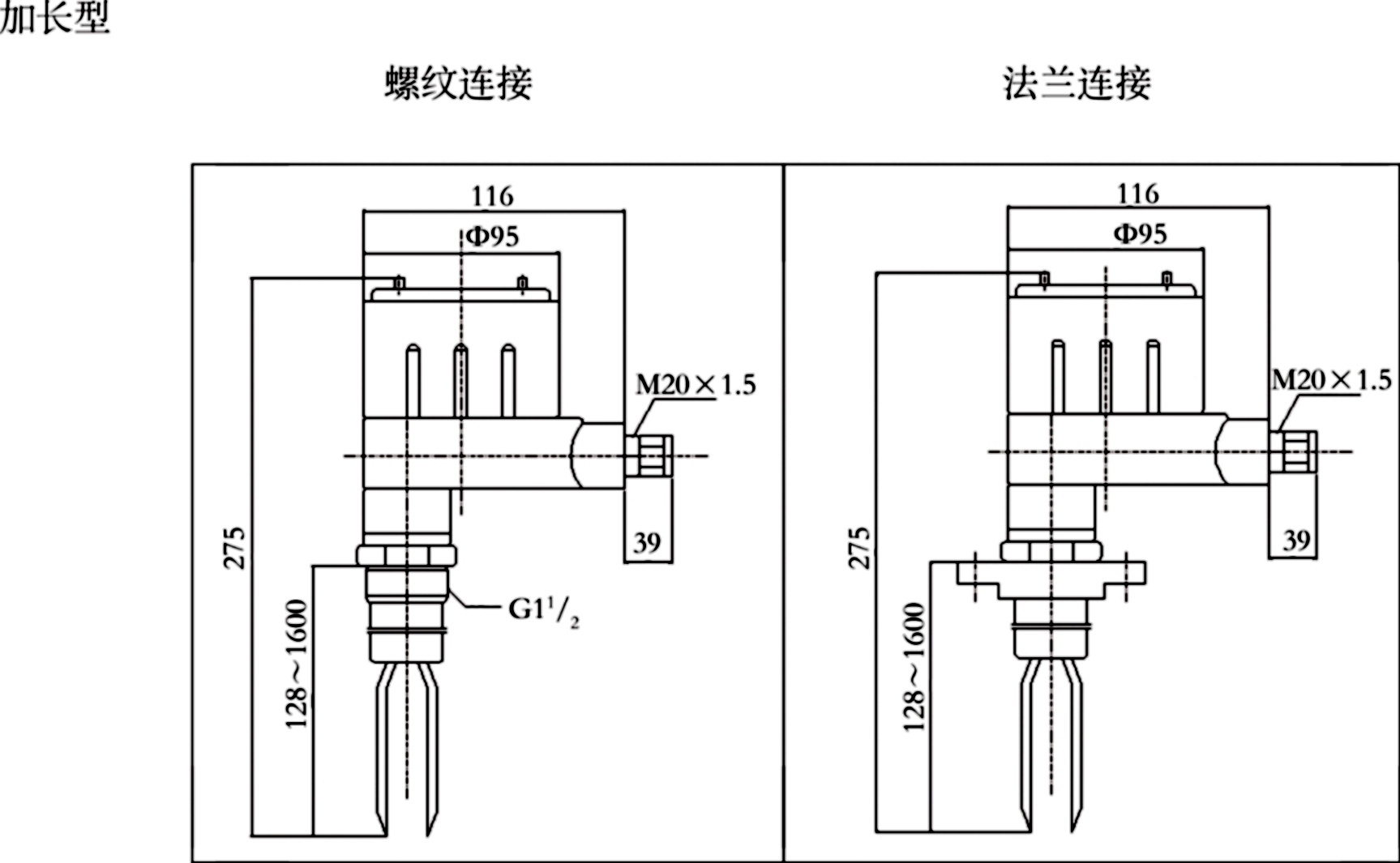

五、外形结构
六、注意事项
1、避免因物料粘结，阻止齿叉的振动。
2、结疤场合下，齿叉与罐壁之间应留足空间。
3、用于液位监测的仪表，检测点按所需监视或控制的高度确定。
4、对于低粘度液体，音叉头能够白由的和过程介质分开，就可以按上图所示的任何位置安装。
5、对于高粘度液体，音叉头不能够白由的和过程介质分开，建议只能叉端向下垂直安装。
6、用于料位监测的仪表，对于立式圆筒容器或与之近似的容器，安装位置不仅取决于需要监视或控制的料
位高度，同时还需考虑物料的安息角和进料位置。水平安装时，叉端宜处在距离容器内壁三分之一容器半径
处； 两叉股应在同一水平面内。垂直安装在容器顶部时，安装中心与容器内壁间的距离应选在容器半径的
三分之一处。仪表安装位置应尽量避免物料流的直接冲击或飞溅，以免引起错误动作及磨损，如果无法避免
物料的冲击或飞溅，可以在仪表安装位置的上方安装防护檐，防护檐的有效宽度应大于叉端宽度，其长度应
大于仪表实际渗入料仓的尺寸。
警告！安装使用时，不得用手抓握仪表叉股或敲击碰弹叉股，以免叉股受力变形，甚至造成内部压电元件损
坏。
七、日常维护与保养
1、对于正确安装于良好工作环境中的仪表，一般是不需维护的，但当被测物料有可能污染和粘附叉体时，
应定期清理，防止粘附物沉积造成音叉工作不正常。清理时一定要注意不要磕、摔叉体，以免损坏音叉的振
动部分。
2、对于表面有特氟隆处理的仪表，不得用含有尖硬杂质的擦拭物擦拭仪表表面，以免损伤经特殊处理的表
面。
八、储存和运输
1、储存环境温度：-10℃～+55℃。
2、储存环境湿度：小于90%。
3、产品在运输过程中防止雨淋，避免受强烈振动和碰撞。搬运时要小心轻放，不可倒置。
九、售后服务
本产品应按本使用说明书规定的方法，正确使用。本公司确保售后服务的工作。本产品的保修期为一年。
