》》》性能简介：
适用于污水处理、食品饮料、生物制药等行业，特别是在导电性物料、物质属性（状态、湿
度、介电常数、密度等）经常改变、安装空间狭小等工况下也能很好的使用，可用于流动性好的
固态物料、液态物料的物位监控，在水池、油罐、发酵罐、输送管道等物位监控中已经被大量使
用。本产品可靠性好，免维护，灵敏度高，投运方便，无需标定，体积细小。
》》》主要技术指标：
◆叉体长度：44mm～100mm（必要时可订制更大长度）；
◆供电电压：DC24V ；
◆叉体工作（介质）温度：
普通型：-20～80℃
中温型：-20～120℃
◆环境温度：-20～70℃；
◆工作压力：≤2.5MPa；
◆介质密度：≥ 0.7g/cm3（液体）、>0.1g/ cm3（固体）；
◆输出方式：继电器开关量（触点容量：5A，220VAC或24VDC，5A）
◆功率消耗：≤0.25W；
◆安装方式：螺纹连接（可用户订制）；
◆电气接口：M15×1.5
◆外壳防护：IP65；
◆叉体材质：316不锈钢
一、微型音叉式物位开关工作原理
HF-YC-微型音叉式物位开关是一种新型的物位开关。本产品是一种采用音叉原理设计的液点液位开关。它是一种紧凑开关，配备耐用的不锈钢本体和音叉，可用于各种液体应用场合。3/4”或 1”经济型液位开关通过螺纹安装与管道或储罐上，或者通过卫生连接件安装于食品工业设施。直接负荷开关适用于所有电源或PNP输出，用于可编程逻辑控制器 （PLC）的直接接口。提供防止溢出认证，仅适用于安全区域。
使用压电晶体以音叉的固有频率对音叉进行振动。对于这种频率的变化，可进行连续监控。当产品用于低报警用途时，容器内的液体向下排放流经音叉，引起固有频率变化，这一变化被电子元件检测，从而切换输出状态。当用于高报警用途时，容器内的液体上升并与音叉接触又可切换输出状态。
选择音叉的固有频率（约1300Hz）,一防止受到设备振动的干扰，这种干扰可能引起错误的开关动作，音叉的长度较短从而使伸入容器或管道的长度达到最 短，由于该产品的设计采用短音叉技术，因此实际上可用于所有液体应用场合。大量的研究已使音叉设计达到最高的运行频率，从而使该产品适用于所有的液体，包 含涂覆液体（消除音叉粘连搭接）、充气液体和浆液。
二、微型音叉式物位开关适用范围
微型音叉式物位开关是一种新型的物位开关。几乎适用于所有液体介质，同时也适用于测量能自由流动的中等密度的固体粉末或颗粒。由于音叉物位开关基本没有活动部件，机械磨损比较下，因此无需维护和调整，使用简单方便。另外，该物位开关采用国外的新技术和原装进口芯片，具有使用寿命长、性能稳定、安全可靠等优点，以及适应性强（被测介质不同的电参数、密度对测量均不产生影响）、不需调校（无论测量何种介质都不需要现场调校）和免于维护等特点，广泛应用于冶金、建材、化工、轻工、粮食等行业中物位的过程控制。
三、微型音叉式物位开关产品特点
* 运行真正免受流动、湍流、气泡、泡沫、振动、固体含量、涂覆、液体特性以及产品变化的影响
* 不需要标定而且所需要的安装工序最少
* 极性不敏感而且有短路保护功能
* 采用工业标准的插头/插座连接件
* 无活动零件或缝隙真正实现免维护
* 电子元件、自检和状态监控-LED显示状态信息和完好信息
* 磁性测试点为功能测试提供方便
* 紧凑型设计使外形小巧且重量较轻
*“快速低落”的音叉设计对于粘性液体具有更快的响应时间
* 卫生连接件。
四、微型音叉式物位开关主要技术参数
1.物理特性
产品：该产品为紧凑型液位开关
测量原理：振动音叉
应用：可用于大多数液体，包括涂覆液体、充气液体和浆液
2.机械特性
过程材料： 316L 不锈钢（1.4404）；对于Tri-Clamp 接头连接件，人工抛光的表面光洁度优于0.8um。
1”BSPP(G1)的垫片材料为非石棉BS7531 X 级碳素纤维，配有橡胶粘合剂。
3.外壳材料
壳体：304 不锈钢，配有聚酯标牌；
LED显示窗口：阻燃聚酰胺 （Pa12）UL94 V2;插头，聚酰胺玻璃插头；
密封：丁腈橡胶122”（50mm）
安装: 3/4”BSPT(R)或NPT;1”BSPT(R)或BSPP(G)螺纹，或者2”（51mm）卫生Tri-clamp接头配件
产品防护等级: IP66/67,符合标准EN60529

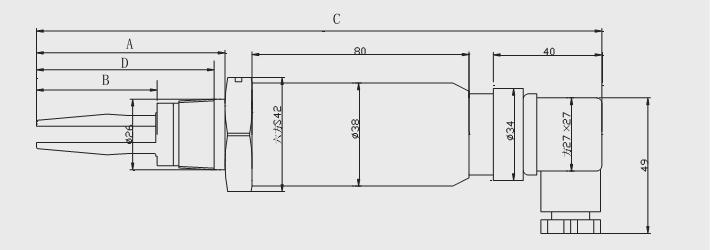

4. 微型音叉式物位开关产品尺寸图

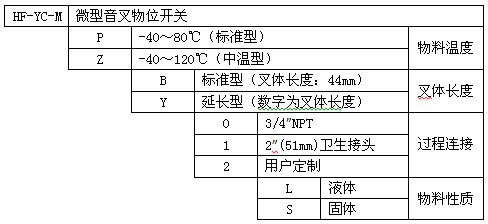

五、选型指南
例子：型号：HF-YC-M-P-B-0-L
说明：测控液体物料，介质温度：-40～80℃，供电电压：DC24V，继电器输出，叉体长度：44mm，3/4” NPT螺纹安装。
六、微型音叉式物位开关应用实例
1.防止溢出
由于装料过满造成的溢出将对人体及环境产生危害，导致生产损失并增加清扫成本，该仪表是一种限位开关，用于随时提供溢出信号。
2.泵保护
短音叉使插入湿侧的长度最短，并且可采用任何角度方便地安装于管道或容器，从而降低安装成本。由于音叉伸出长度仅为50mm（取决于连接类型），甚至可以将仪表安装在小口径管道上，通过选择直接负荷开关电子元件选项，仪表成为可靠泵控制的理想选择，而且可用于防止泵的干转。
3.高低液位报警
该产品是各种不同液体的最高和最低液位检测的理想选择。坚固耐用的仪表可在温度高达120℃的环境下连续运行，并且运行压力可达2.5MPa，使其特别适用于高液位报警。习惯做法是安装一台独立的高液位报警开关，以便在出现故障时可提供额外的备用开关。
4.泄露检测
法兰、垫片、密封圈，腐蚀性液体在不利条件下，它们都可能发生泄漏。多数用户的现场储罐和容器安装在底板上或位于防护体内，以防止液体泄漏。该产品可以快速而精确地检测任何泄漏，因此可以显著降低成本。
5.泵控制
许多过程配件有高架储罐，通常需要对泵进行控制，使其达到设定点之间的液位。这些储罐通常采用厚度较薄的材料制造，因而不能承受较重的仪表。
6.卫生应用
由于高度抛光的音叉提供的表面光洁度（Ra）优于0.8um，该产品符合具有最严格要求的饮食和制药应用的基本设计标准。由于采用不锈钢制造，该产品具有足够的耐用性，完全可以耐受温度高达120℃时的例行蒸汽清洗（就地清洗CIP）。
