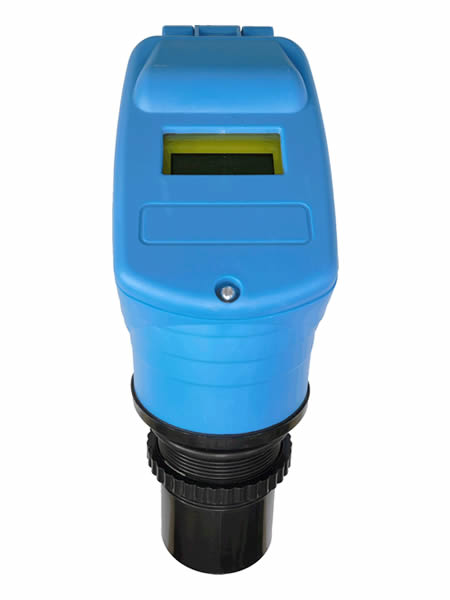

超声波物位计（超声波液位计、超声波料位计）

》》》性能简介：

        本超声波物位计适用于塑料、煤炭、粮食、污水处理、石油、化工、食品饮料、生物制药等

行业，非接触测量、耐腐蚀、安装方便、测量精度高、响应快、使用寿命长、稳定性好、量程

大，可用于测量液态及固态物料的高度，在粮仓、油罐、化工原料罐、污水池、腐蚀性环境、卫

生要求高的环境等料位的测量中被大量使用。

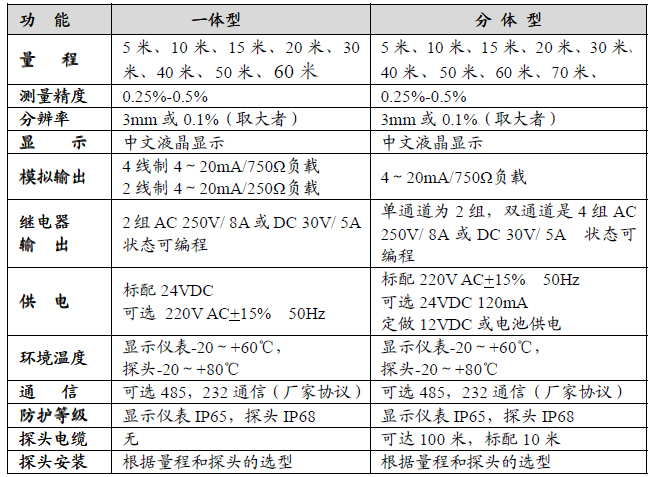

》》》主要技术指标：

一、产品简介

   超声波物位（料位，液位）计，是一种非接触式、高可靠性、高性价比、易安装维护的物位测量

仪器。它不必接触介质就能满足大部分物位测量要求，是我们公司经过多年努力开发，拥有完全

自主产权的新一代超声波物位仪。

二 、调试

   由于仪表现场安装环境不同的。因此超声波物位计在工作之前必须知道所需测量的基本情况，比

如：测量范围、零点 、满程和现场工况等等。因此在测量之前必须对仪表进行设置。具体请参照

详细说明书。

其他： 探头选择、参数校正、算法选择这三个项目请不要自行修改。

备注：本系列超声波探头还可以根据客户需求定制：耐高压、耐高温、小口径、小盲区等特规探

头。

三、安装指南

3.1 安装注意事项

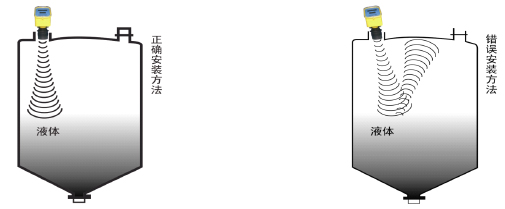

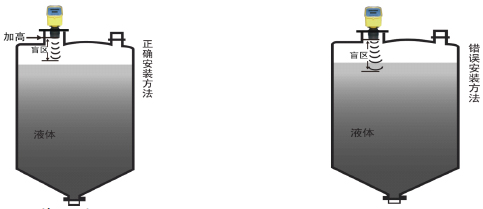

◆探头的安装应垂直于被测面：

◆探头的安装应远离下料口、避开障碍物：

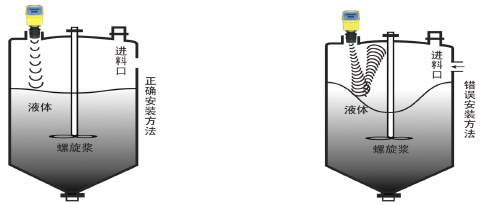

◆不适于强烈搅拌的实时测量：

◆要提高探头安装位置，防止最高液面进入盲区：

3.2 物位仪安装尺寸

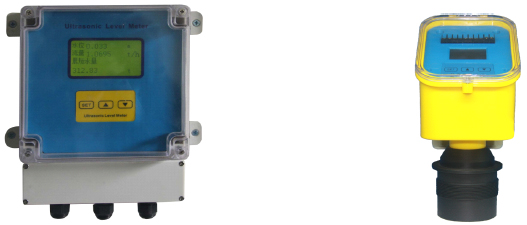

⑴ 本系列分体型和一体型超声波物位仪显示仪表外形图：

分体型超声波物位仪                                          一体型超声波物位仪

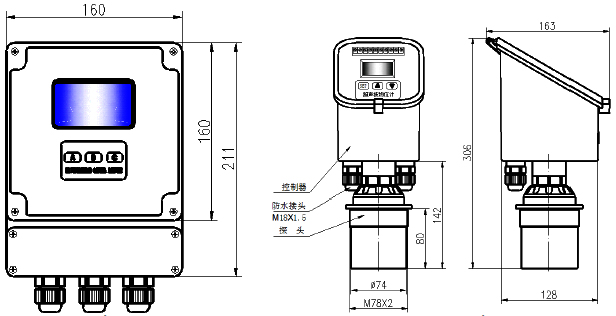

(2)本系列分体型和一体型超声波物位仪显示仪表尺寸图

3.3 电气接线图

(1)单通道分体型超声波物位仪电气连接图：

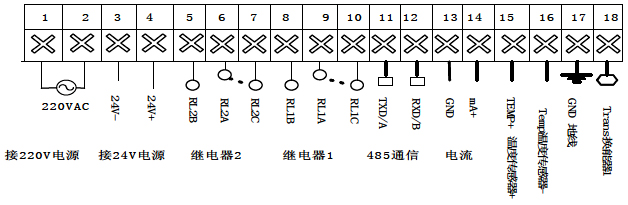

◆单通道分体型接线端子示意图

接线方法：

换能器：红线：接 Trans_ 换能器; 屏蔽线(黄色)： GND 地线

蓝线： Temp+ 温度传感器+; 黑线： Temp - 温度传感器-

电流：电流＋ 接 mA +; 电流－ 接 GND

继电器：RLnA 与 RLnB 为常开; RLnA 与 RLnC 为常闭，单探头时，n = 1,2

电源线：交流，接 L，N，直流：24V＋ 接 24V+ ，GND 接 24V-

(2)一体型超声波物位仪电气连接图：

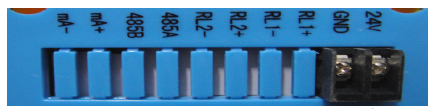

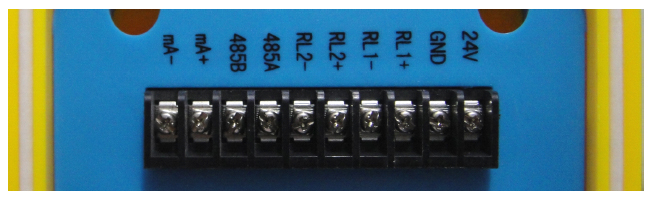

◆一体型四线制接线端子示意图

24VDC、220VAC 供电接线端子示意图：

图 4.3.2 一体型 24VDC、220VAC 接线端子示意图

24VDC 供电接线端子

电流： 电流＋ 接 mA+;电流－ 接 mA－

继电器：RLn+与 RLn-为常开, n = 1,2

电源线：24V＋ 接 24VDC ，GND 接 GND

220V 供电接线端子：

电流： 电流＋ 接 mA+；电流－ 接 mA－

继电器：RLn+与 RLn-为常开, n = 1,2

电源线：交流，接 L， N

◆ 一体式两线制接线端子示意图

图 4.8.4 本系列两线制 24VDC 接线端子示意图

电源线：24V＋ 接 24VDC ，GND 接 GND

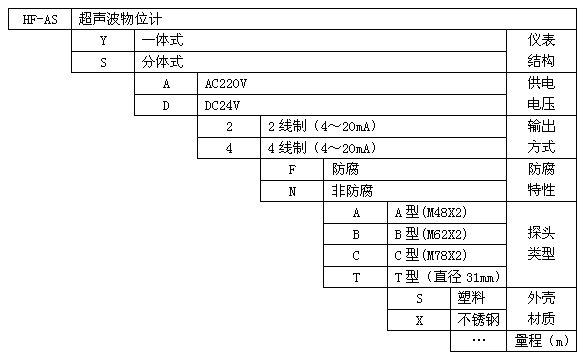

四、选型指南

例子：

型号：HF-AS-Y-D-4-N-C-S-30

说明：一体式，DC24V供电，四线制输出4～20mA，非防腐（弱酸弱碱条件下可用），C型,塑料外

壳，量程：30米。

五、设置

运行模式界面简介

   本系列超声波物位计有运行和设置两种工作模式，在设备通电并完成初始化过程后，物位计会自

动进入运行模式，并开始测量数据。此时测量为物位测量模式。并相对输出 4～20mA 值。输出电

流与物位高低成正比。

超声波物位计运行模式界面如下：

六、错误现象及处理
