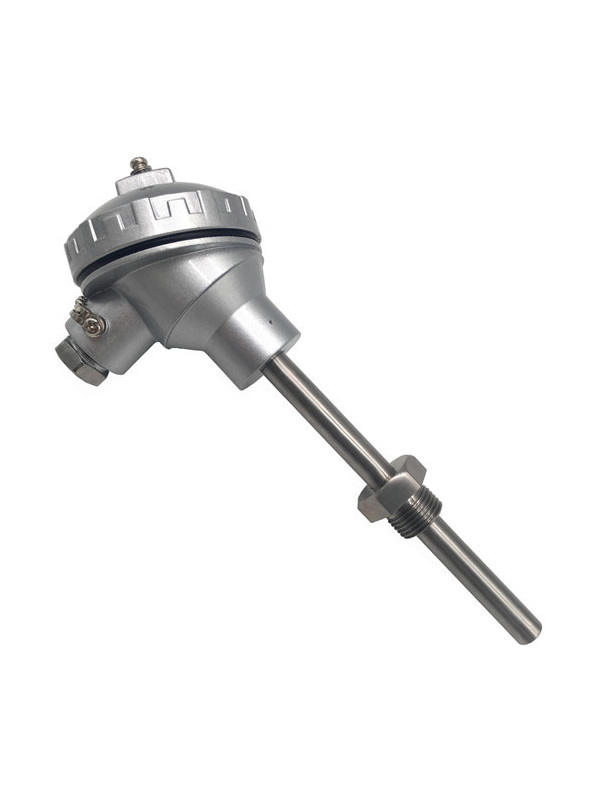

WZ K系列热电阻

    一、铠装热电阻概述

      WZ K系列工业热电阻一般由感温元件、过渡引线、绝缘管、保护管、接线盒、安装固定装置等部分组成,通常与显示仪表、记录仪 和电子调节器配套使用,它可以对-200~650℃范围内的液体、蒸气和气体介质以及固体表面的温度进行测量和调控。工业热电阻具有灵敏度高、稳定性好等 特点而广泛应用。若配耐蚀保护管。还可以在腐蚀性介质中使用。

    二、 主要技术指标

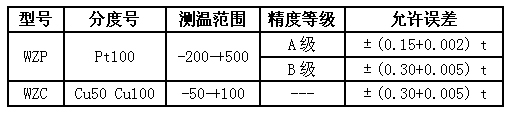

    ● 装配热电阻量程规格

    注: t为湿度计实测湿度的绝对值;

    A级精度不适合于二级制,温度计应每年检定一次。

    ● 电阻值

    分度号 Pt100 A级: R0=100±0.06Ω

    B级: R0=100±0.12Ω

    分度号 Pt10 R0=10±0.012Ω

    分度号 Cu50 R0=50±0.05Ω

    分度号 Cu100 R0=100±0.10Ω

    ● 热响应时间

    热电阻热响应时间应符合有关规定或协议规定

    ● 热电阻公称压力

       一般指在常温下,保护管所能承受外压(静压)而不破裂,试验压力一般采用公称压力的1.5倍。容许的公称压力不仅与保护管的材料、直径、壁厚有关,还与其结构形式、安装方法、插入深度以及介质的流速有关。热电阻公称压力应符合有关规定或协议规定。

    ● 热电阻的最小插入深度

       一般不小于300mm,(特殊产品除外)。

    ● 绝缘电阻

       常温绝缘电阻的试验电压一般取直流50V或100V。环境温度在15~35℃范围内,相对湿度不大于80%,常温绝缘电阻应不小于100MΩ。

    ● 自然影响

       热电阻允许通过的最大测量电流5mA,由此引起的温升不大于0.3℃.

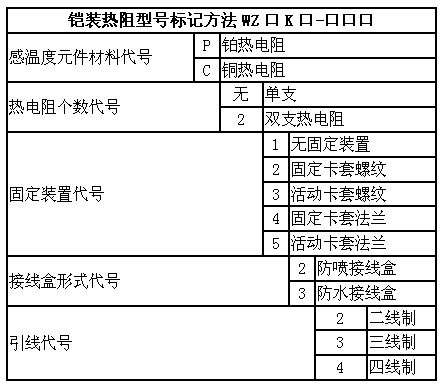

    三、型号表示

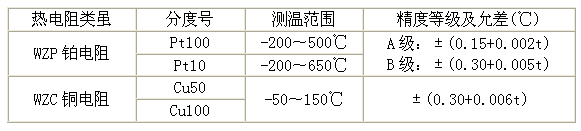

    四、测量范围及允差
