XM系列数字式显示调节仪表

    简单介绍

       XM系列数字式显示调节仪/数字显示仪表按国家标准生产,并采用了新颖、独特的线路设计原理,独创的结构形式。便其结构和线路均非常简单,因此可靠性高,抗震性好,使用维护方便。

    XM系列数字式显示调节仪的详细介绍

    一、概述

       XM系列数字式显示调节仪按国家标准《工业过程测量和控制系统用数字式指示仪》生产,并采用了新颖、独特的线路设计原理,独创的结构形式。便其结构和线路均非常简单,因此可靠性高,抗震性好,使用维护方便。

       本仪表具有0~10mA或4~20mA恒流输出功能,可与执行机构组成简介的调节系统,或直配计算机组成自控系统无须再配变送器,为工业过程多参数控制提供了便利,同时具有二位式,三位式时间比例PID调节功能。

       本仪表适用于工业过程多种参数测量和控制系统。可与下列传感器、变送器配合使用或接受下列信号。用数字直接显示被测物理量。

    a、热电偶或辐射感温器;

    b、热电阻产生电阻变化的传感器;

    c、霍尔压力变送器或产生直流变化的传感变送器;

    d、电阻远传压力表;

    e、标准化模拟直流电信号(Ⅱ型、Ⅲ型)或其他直流信号。

    二、主要技术指标

    1、使用方式,盘装式。(有横式、竖式和方型三种)

    2、指示方式:3?LED数码管显示,最大读数1999。

    3、型号规格:型号规格见下表;测量范围见下表。

    4、基本误差:±0.5%F·S±1.(F·S为显示量程)

    5、分辨力:|200|以下0.1:℃|200|以上1℃。(其他物理量为末位一个字)

    6、最大波动量:小于两个分辨力值(波坳量以波动偏离波动中间数大小来衡量)。

    7、零点漂移:一小时内零点漂移小于基本误差的五分之一。

    8、连续工作后,其本误差仍符合要求。

    9、外型尺寸:160*80*175(mm)。方型表为96*96*150(mm)。

    10、开孔尺寸:横式152*76(mm)。竖式为76*152(mm)。方型表为90*90(mm)。

    11、工作电源:220V。50HZ±10%。

    12、重量:1.25kg。

    13、工作环境:温度为-10~50℃,相对湿度不超过±90%

    14、位式控制;设定范围全量程;控制误差小于±0.5%F·S±1个字。输出接点容量:220V、3A。(交流无感负载)。

    15、恒流输出:负载能力0~10mA为0~1.5kΩ;4~20mA为0~450Ω,输出精度小于±0.5%F·S。

    三、XMZ系列数字式指示调节仪型谱表

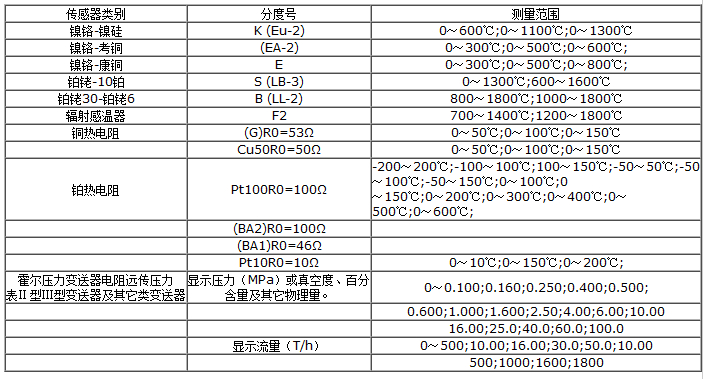

    四、XM系列数字式显示调节仪测量范围

    注:

       1、一般订货均采用新分度号,括号内的为老分度号如用户确需作特殊订货处理。

       2、表二测量范围所列规格仅作参考,用户可按需要在订货时注明。

       3、变送器远传压力表类,订货时应注明输入信号范围类别和显示量程范围、单位符号。

       被测各种物理经传感器或变送器转换成电压,电阻,电流量输入,经输入电路变换成统一的mV信 号、送放大器放大,同时进行线性化处理使被测量与信号成线性关系,然后经输出电路分三路输出。 一路送A/D模数转换器。转换器具有译码驱动、自动调零,极性显示等电路,直接驱动LED用数字式显 示被测什。一路送V/I转换和功率放大,恒流输出。另一路送比较电路与设置值进行比较通过执行电路 以接点信号形式作调节输出。
