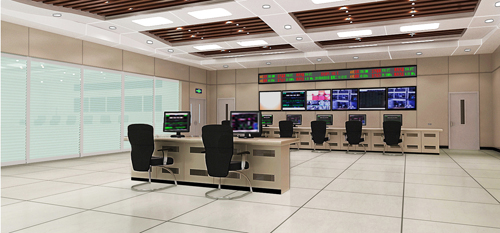

产品名称：数字墙

型号：HF2000系列数字墙

产品简介：

HF2000型数字墙是一种墙体采用专用铝型材材料组装搭建成满足现场要求的模块化框架结构，框架的搭建均采用冷链接的方式连接。

墙体的正表面可选用铝塑板、铝板、钢板或石材等材料拼接而成。墙体背面为钢制扣板结构，可拆装式，板面数控冲压散热孔，可根据大屏幕的数量合理设计安装散热系统，保障电器设备安全稳定运行。

墙体留有检修通道、设备检修窗口，有效的延长显示设备的使用寿命。

墙体内部安装统一的供电系统设备，避免其占用外部控制室的有限空间。

HF2000系列数字墙系统主要由以下几部分组成：

一、 墙体：

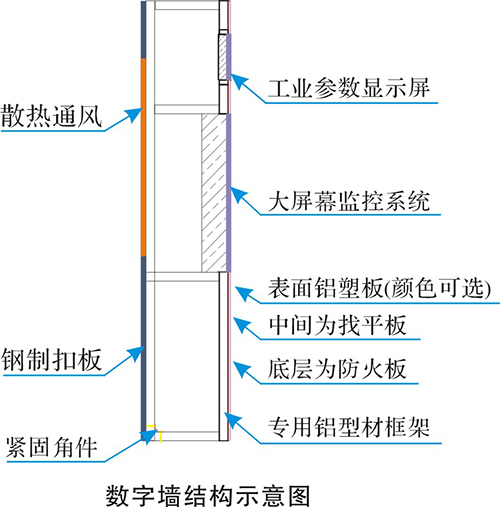

墙体结构示意图：

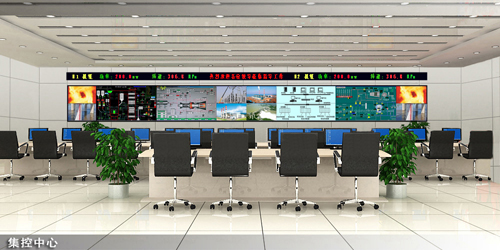

二、显示监控系统：

1. HF1000工业参数显示屏（详见工业参数显示屏网页）

2.大屏幕液晶单屏或大屏幕拼接屏：LED、LCD、DLP、DID 、PDP等. （详见液晶显示屏网页）

三、信号采集及处理设备：包括数据采集器、画面分割器、拼接处理器、工控机和图像处理控制软件等；

1.HF1000工业参数显示屏信号采集：

数据采集模块可以从多个不同的系统（如：仪表、DCS系统及SIS系统）实时采集生产数据（开关量、模拟量），本系统采用通讯的方式由图文处理器通过数据采集模块分别从机组各系统提供的实时数据库接口读取有关数据，同时考虑可能个别信号需要从现场仪表采集。采集后的信号通过RS485通讯接口传输至工业参数显示屏工控机控制，数据以实时方式在HF-1000工业参数显示屏上显示。

2. 大屏幕液晶控制系统

大屏幕监控系统可根据现场使用要求配置多路DVI、VGA、HDMI等多种信号接入，可增加辅控设备并预留系统升级端口。该系统基于以太网交换架构，采用全数字化网络视频交换技术，具有强大的视频信号的接入和处理能力。能显示复合视频信号、计算机RGB/DVI信号、网络计算机信号、超高分辨率图形信号、IP流媒体数字视频信号。

四、供电系统：

墙体内提供防电磁干扰的配电柜、控制柜，可容纳UPS电源、双电源切换装置、电脑控制主机、视频控制器（如矩阵等）设备，避免其占用外部控制室有限的空间。 墙体留有检修通道、通风散热孔，设备检修窗口，有效的延长显示设备的使用寿命。

数字墙背面布置图

数字墙特点：

?提供个性化设计方案；

?提供专业人员设计的3D效果图；

?统一的信号采集、转换、处理、显示、输出；

?统一的电源控制系统，安全可靠；

?墙体采用优质防火装饰材料；

?多种形式的故障报警系统；

?整体设计考虑了隔音、防尘、散热等功能要求；

?墙体为铝型材模块框架结构，方便安装、改建、移动、拆卸，环保、省时、高效；

?墙体结构均为冷连接、无焊接，更加牢固。

数字墙选型:

HF2000-1型，墙体表面选用铝塑板拼接而成.。

HF2000-2型，墙体表面选用铝板或钢板拼接而成。

HF2000-3型，墙体表面选用石材拼接而成。
