产品名称:大屏幕液晶显示屏
数字墙中部为大屏幕监控系统,有LCD液晶单屏或拼接屏、DLP背投拼接屏、LED小间距点阵屏及PDP等离子监视器可供选择。该设备用于全厂数据、视频、报警等信息的综合显示。

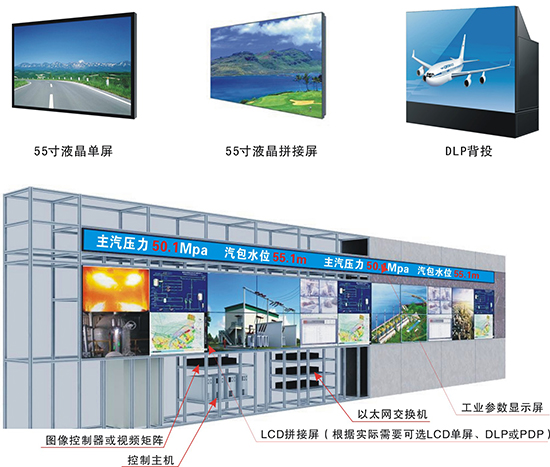

数字墙正面布置图
该系统基于以太网交换架构,采用全数字化网络视频交换技术,具有强大的视频信号的接入和处理能力。大屏幕监控系统可配套安装图像控制器实现多路信号源相互切换,支持任意图像在任意一台显示单元、任意位置、任意大小进行显示。控制系统可对所有显示单元进行统一控制,并能单独调整其中某一块显示单元参数。具备亮度调节、颜色调整、开关机、信号源切换等功能。
大屏幕监控系统采用全数字化技术,实现了高清数字图像显示。
一、 LCD液晶单屏:
LCD液晶单屏适用与简单的视频显示系统,当输入信号太多,液晶单屏的数量受限要远远小于输入信号的数量。而且液晶单屏数量太多也不利于值班人员观察监视。为了让所有的需要监视的画面都显示在液晶屏幕上,就需要配套安装多画面分割器。这种设备能够把多路视频信号合成为一路输出,输入到一台液晶屏幕上,这样就可在一个液晶屏幕上同时显示多个画面。

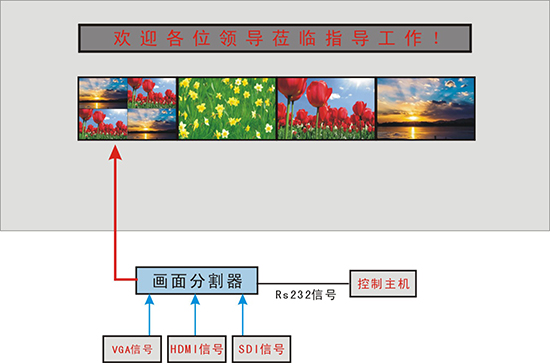

液晶单屏典型应用拓扑结构图:
说明:上图中数字墙上安装了四台75寸液晶,其中一台连接了一台四画面分割器使 一台液晶显示来自四个设备的四个画面,四画面分割器由一台控制主机控制。
液晶单屏产品特点:
?工业级设计,持久耐用、稳定可靠。
?适合显示画面要求简单、单一的场合。
液晶单屏常用型号:

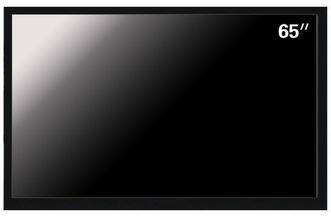

1、65寸单屏
2、70寸单屏

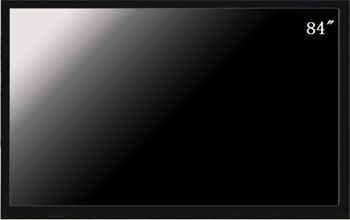

3、84寸单屏
二、 LCD液晶拼接屏:
LCD液晶拼接屏配套安装拼接处理器,可以满足DVI、VGA、HDMI等多种常用信号接入,并可实现多路信号源相互切换,支持任意图像在任意一台显示单元、任意位置、任意大小进行显示。控制系统可对所有显示单元进行统一控制,并能单独调整其中某一块显示单元参数。具备亮度调节、颜色调整、开关机、信号源切换等功能。

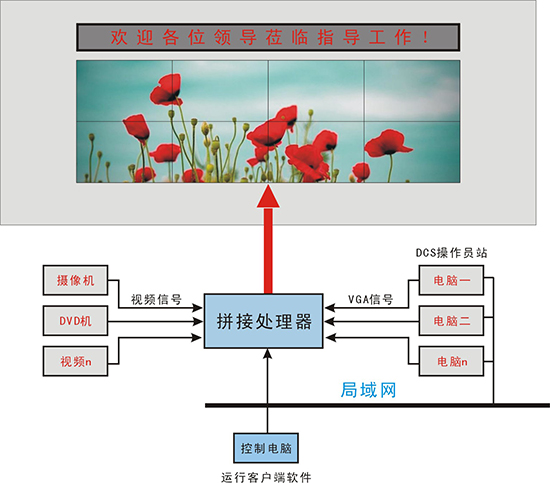

液晶拼接屏典型应用拓扑结构图:
液晶拼接屏产品特点:
?工业级设计,持久耐用、稳定可靠。
?超窄边框设计,双边拼接缝隙只有5.3毫米。
?液晶排列方式可根据现场需求任意组合。
?拼接屏配套安装拼接处理器可以支持全屏显示,单屏显示以及任意区域漫游显示。
?能满足复杂的图像显示要求。
液晶拼接屏常用型号:
1.46寸拼接屏:
2. 55寸拼接
三、 DLP背投拼接屏:
DLP背投拼接屏的控制系统与LCD液晶拼接屏的控制系统一致不再赘述。

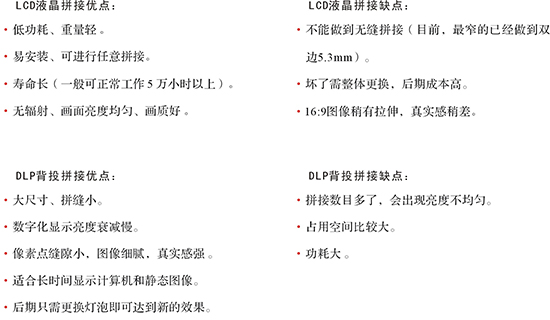

四、LCD液晶拼接与DLP背投拼接的优缺点对比:
